Визуализация на Python

Часть 1. Matplotlib

В начале как всегда настроим окружение: импортируем все необходимые библиотеки и немного настроим дефолтное отображение картинок.

! ls

07_manual.ipynb				    test.ipynb
beam_envelope_bend_test_with_elegant.ipynb  test.py
CarPrice_Assignment.csv			    titanic
developers_rend.html			    titanic.csv
iris_subset.txt				    Untitled1.ipynb
NumpyAndPandas.ipynb			    Untitled2.ipynb
old_warp				    Untitled.ipynb
out.npz					    video_games_sales.csv
ozon_student				    week_2_LinReg.ipynb
pairplot.png				    week_3_LR_trees.ipynb
practice_vis_py3.ipynb			    week_4_RF_boosting.ipynb
shared					    years_stats.html

# # для установки библиотек
# ! pip3 install seaborn
# ! pip3 install plotly
# ! pip3 install ggplot
# ! pip3 install matplotlib
# ! pip3 install matplotlib==3.0.0

# отключим предупреждения Anaconda
import warnings
warnings.simplefilter('ignore')

# будем отображать графики прямо в jupyter'e
%pylab inline
#графики в svg выглядят более четкими
%config InlineBackend.figure_format = 'svg'

#увеличим дефолтный размер графиков
from pylab import rcParams
rcParams['figure.figsize'] = 10,5
import pandas as pd
import seaborn as sns

%pylab is deprecated, use %matplotlib inline and import the required libraries.
Populating the interactive namespace from numpy and matplotlib

После этого загрузим в dataframe данные, с которыми будем работать. Для примеров визуализаций я выбрала данные о продажах и оценках видео-игр с Kaggle Datasets. Данные об оценках игр есть не для всех строк, поэтому сразу оставим только те записи, по которым есть полные данные.

df = pd.read_csv('video_games_sales.csv')
print(df.shape)

(16719, 16)

df.head()

df.info()

<class 'pandas.core.frame.DataFrame'>
RangeIndex: 16719 entries, 0 to 16718
Data columns (total 16 columns):
 #   Column           Non-Null Count  Dtype
---  ------           --------------  -----
 0   Name             16717 non-null  object
 1   Platform         16719 non-null  object
 2   Year_of_Release  16450 non-null  float64
 3   Genre            16717 non-null  object
 4   Publisher        16665 non-null  object
 5   NA_Sales         16719 non-null  float64
 6   EU_Sales         16719 non-null  float64
 7   JP_Sales         16719 non-null  float64
 8   Other_Sales      16719 non-null  float64
 9   Global_Sales     16719 non-null  float64
 10  Critic_Score     8137 non-null   float64
 11  Critic_Count     8137 non-null   float64
 12  User_Score       10015 non-null  object
 13  User_Count       7590 non-null   float64
 14  Developer        10096 non-null  object
 15  Rating           9950 non-null   object
dtypes: float64(9), object(7)
memory usage: 2.0+ MB

df = df.dropna()
print(df.shape)

(6825, 16)

df.head()

df['User_Score'] = df.User_Score.astype('float64')
df['Year_of_Release'] = df.Year_of_Release.astype('int64')
df['User_Count'] = df.User_Count.astype('int64')
df['Critic_Count'] = df.Critic_Count.astype('int64')

df.shape

(6825, 16)

Всего в таблице 6825 объектов и 16 признаков для них. Посмотрим на несколько первых записей c помощью метода head, чтобы убедиться, что все распарсилось правильно. Для удобства я оставила только те признаки, которые мы будем в дальнейшем использовать.

useful_cols = ['Name', 'Platform', 'Year_of_Release', 'Genre',
               'Global_Sales', 'Critic_Score', 'Critic_Count',
               'User_Score', 'User_Count', 'Rating'
              ]
df[useful_cols].head(10)

Начнем с самого простого и зачастую удобного способа визуализировать данные из pandas dataframe — это воспользоваться функцией plot. Для примера построим график продаж видео игр в различных странах в зависимости от года. Для начала отфильтруем только нужные нам столбцы, затем посчитаем суммарные продажи по годам и у получившегося dataframe вызовем функцию plot без параметров.

В библиотеку pandas встроен wrapper для matplotlib.

[x for x in df.columns if 'Sales' in x]

['NA_Sales', 'EU_Sales', 'JP_Sales', 'Other_Sales', 'Global_Sales']

df1 = df[[x for x in df.columns if 'Sales' in x] + ['Year_of_Release']]\
    .groupby('Year_of_Release').sum()
df1.head()

df1.plot();

В этом случае мы сконцентрировались на отображении трендов продаж в разных регионах.

C помощью параметра kind можно изменить тип графика, например, на bar chart. Matplotlib позволяет очень гибко настраивать графики. На графике можно изменить почти все, что угодно, но потребуется порыться в документации и найти нужные параметры. Например, параметра rot отвечает за угол наклона подписей к оси x.

df1.plot(kind='bar', rot=45, stacked=True);

Или можем сделать stacked bar chart, чтобы показать и динамику продаж и их разбиение по рынкам.

df1[list(filter(lambda x: x != 'Global_Sales', df1.columns))]\
    .plot(kind='bar', rot=45, stacked=True);

df1[list(filter(lambda x: x != 'Global_Sales', df1.columns))]\
    .plot(kind='area', rot=45);

Еще один часто встречающийся тип графиков - это гистограммы. Посмотрим на распределение оценок критиков.

df.Critic_Score.hist(bins = 20)

<Axes: >

ax = df.Critic_Score.hist()
ax.set_title('Critic Score distribution')
ax.set_xlabel('critic score')
ax.set_ylabel('games')

Text(0, 0.5, 'games')

У гистограмм можно контролировать, на сколько групп мы разбиваем распределение с помощью параметра bins.

ax = df.Critic_Score.hist(bins = 20)
ax.set_title('Critic Score distribution')
ax.set_xlabel('critic score')
ax.set_ylabel('games')

Text(0, 0.5, 'games')

Еще немного познакомимся с тем, как в pandas можно стилизовать таблицы.

top_developers_df = df.groupby('Developer')[['Global_Sales']].sum()\
    .sort_values('Global_Sales', ascending=False).head(10)

top_developers_df

# ! pip3 install jinja2

top_developers_df.style.bar()

with open('developers_rend.html', 'w') as f:
    f.write(top_developers_df.style.bar().render())

---------------------------------------------------------------------------

AttributeError                            Traceback (most recent call last)

Cell In[94], line 2
      1 with open('developers_rend.html', 'w') as f:
----> 2     f.write(top_developers_df.style.bar().render())


AttributeError: 'Styler' object has no attribute 'render'

Полезные ссылки

• Документация pandas.plot
• Документация pandas.style
• Документация matplotlib

Часть 2. Seaborn

Теперь давайте перейдем к библиотеке seaborn. Seaborn — это по сути более высокоуровневое API на базе библиотеки matplotlib. Seaborn содержит более адекватные дефолтные настройки оформления графиков. Если просто добавить в код import seaborn, то картинки станут гораздо симпатичнее. Также в библиотеке есть достаточно сложные типы визуализации, которые в matplotlib потребовали бы большого количество кода.

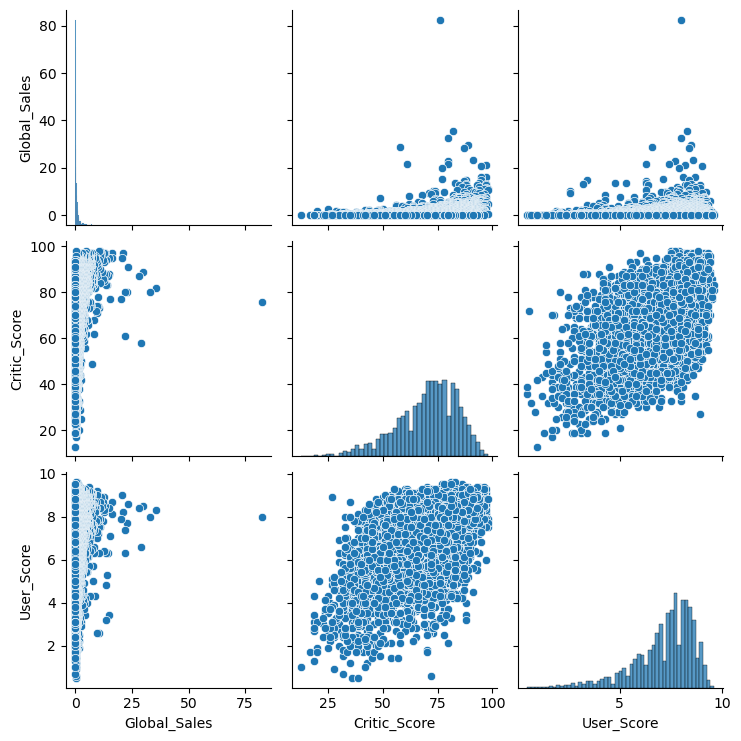

Познакомимся с первым таким "сложным" типом графиков pair plot (scatter plot matrix). Эта визуализация поможет нам посмотреть на одной картинке, как связаны между собой различные признаки.

import seaborn as sns

# c svg pairplot браузер начинает тормозить
%config InlineBackend.figure_format = 'png'
sns_plot = sns.pairplot(
    df[['Global_Sales', 'Critic_Score', 'User_Score']]);
sns_plot.savefig('pairplot.png')

Также с помощью seaborn можно построить распределение, для примера посмотрим на распределение оценок критиков Critic_Score. Для этого построим distplot. По default'у на графике отображается гистограмма и kernel density estimation.

%config InlineBackend.figure_format = 'svg'
sns.distplot(df.Critic_Score);

Для того чтобы подробнее посмотреть на взаимосвязь двух численных признаков, есть еще и joint_plot – это гибрид scatter plot и histogram (отображаются также гистограммы распределений признаков). Посмотрим на то, как связаны между собой оценка критиков Critic_Score и оценка пользователя User_Score.

sns.jointplot(x='Critic_Score', y='User_Score',
              data=df, kind='scatter');

sns.jointplot(x='Critic_Score', y='User_Score',
              data=df, kind='reg');

Еще один полезный тип графиков - это box plot. Давайте сравним пользовательские оценки игр для топ-5 крупнейших игровых платформ.

top_platforms = df.Platform.value_counts().sort_values(ascending = False).head(5).index.values
sns.boxplot(x="Platform", y="Critic_Score",
            data=df[df.Platform.isin(top_platforms)])

<Axes: xlabel='Platform', ylabel='Critic_Score'>

Думаю, стоит обсудить немного подробнее, как же понимать box plot. Box plot состоит из коробки (поэтому он и называется box plot), усиков и точек. Коробка показывает интерквантильный размах распределения, то есть соответственно 25% (Q1) и 75% (Q3) процентили. Черта внутри коробки обозначает медиану распределения. С коробкой разобрались, перейдем к усам. Усы отображают весь разброс точек кроме выбросов, то есть минимальные и максимальные значения, которые попадают в промежуток (Q1 - 1.5*IQR, Q3 + 1.5*IQR), где IQR = Q3 - Q1 - интерквантильный размах. Точками на графике обозначаются выбросы (outliers) - те значения, которые не вписываются в промежуток значений, заданный усами графика.

И еще один тип графиков (последний из тех, которые мы рассмотрим в этой части) - это heat map. Heat map позволяет посмотреть на распределение какого-то численного признака по двум категориальным. Визуализируем суммарные продажи игр по жанрам и игровым платформам.

platform_genre_sales = df.pivot_table(
                        index='Platform',
                        columns='Genre',
                        values='Global_Sales',
                        aggfunc=sum).fillna(0).applymap(float)

platform_genre_sales

sns.heatmap(platform_genre_sales, annot=False, fmt=".1f", center = True);

Полезные ссылки

• Tutirial
• Gellery

Часть 3. Plotly

Мы рассмотрели визуализации на базе библиотеки matplotlib. Однако, это не единственная опция для построения графиков на языке python. Познакомимся также с библиотекой plotly. Plotly - это open-source библиотека, которая позволяет строить интерактивные графики в jupyter.notebook'e без необходимости зарываться в javascript код.

Прелесть интерактивных графиков заключается в том, что можно посмотреть точное численное значение при наведении мыши, скрыть неинтересные ряды в визуализации, приблизить определенный участок графика и т.д.

Перед началом работы импортируем все необходимые модули и инициализируем plotly с помощью команды init_notebook_mode.

from plotly.offline import init_notebook_mode, iplot
import plotly.graph_objects as go
import plotly
import plotly.graph_objs as go

init_notebook_mode(connected=True)

Для начала построим line plot с динамикой числа вышедших игр и их продаж по годам.

global_sales_years_df = df.groupby('Year_of_Release')[['Global_Sales']].sum()
global_sales_years_df.head()

released_years_df = df.groupby('Year_of_Release')[['Name']].count()
released_years_df.head()

years_df = global_sales_years_df.join(released_years_df)
years_df.head()

years_df.columns = ['Global_Sales', 'Number_of_Games']
years_df.head()

В plotly строится визуализация объекта Figure, который состоит из данных (массив линий, которые в библиотеке называются traces) и оформления/стиля, за который отвечает объект layout. В простых случаях можно вызывать функцию iplot и просто от массива traces.

trace0 = go.Scatter(
    x=years_df.index,
    y=years_df.Global_Sales,
    name='Global Sales'
)

trace1 = go.Scatter(
    x=years_df.index,
    y=years_df.Number_of_Games,
    name='Number of games released'
)

data = [trace0, trace1]
layout = {'title': 'Statistics of video games'}

fig = go.Figure(data=data, layout=layout)
#fig.show()
iplot(fig, show_link = False)
